MegaCAD Profi plus
Die professionelle CAD-Komplettlösung für den Maschinenbau.
MegaCAD Profi plus ist die Spezialversion für alle Unternehmen und Konstrukteure, die neben der reinen CAD-Funktionalitäten Wert auf ergänzende, aufgabenspezifische Lösungen für den Maschinenbau legen.
Die Profi-Version vereint die leistungsstarken Funktionen von MegaCAD mit den Spezialanwendungen für die mechanische Konstruktion in einem Programm. Alle Module sind optimal aufeinander abgestimmt. Dadurch werden die Investitionen in die Konfiguration, Implementierung und Verwaltung der Software deutlich verringert.
Das Profi-Paket überzeugt zudem durch sein hervorragendes Preis-Leistungs-Verhältnis.
Hard- und Softwareempfehlung für MegaCAD 2022
MegaCAD ist für Windows 10 und Windows 11 geeignet. Einige Konverter für Fremddaten stehen nur in der MegaCAD 64-Bit Version zur Verfügung. Für die Installation und den Einsatz von MegaCAD Einzelplatz-Lizenzen ist eine dauerhafte Online-Verbindung nötig. Bei Ausfall der Internetverbindung kann mit der aktuellen MegaCAD Sitzung bis zu 8 Stunden weitergearbeitet und gespeichert werden. Online-Lizenzen können zur Arbeit ohne Onlineverbindung für 14 Tage ausgeliehen werden. Die Lizenzabfrage kann nicht durch den Cache eines Proxyservers geleitet werden, hierzu muss eine Ausnahme für die URL des Lizenzservers definiert werden.
Wir haben keinen Zugriff auf Ihre Daten.
Wir haben, weder bei der Installation von MegaCAD, noch durch der Verbindungsherstellung mit dem Lizenzserver, Zugriff auf Ihre Daten. Bei der Kommunikation mit dem Lizenzserver handelt es sich um eine einfache Abfrage. Ein weiterer Datenaustausch ist nicht möglich.
Prozessoren, Arbeitsspeicher und Grafikkarten
| Basisausstattung | Standardausstattung | gehobene Ausstattung | |
|---|---|---|---|
| Prozessor | AMD Ryzen 3 2400G/Intel Core i3-8300 | AMD Ryzen 5 2600X/Intel Core i5-8600K | AMD Ryzen 7 2700X/Intel Core i7-8700K |
| Arbeitsspeicher Festplatte ** |
4 GB RAM 1 TB HDD |
4 – 8 GB RAM 256 GB SSD / 1 TB HDD |
8 – 16 GB RAM 512 GB SSD / 2 TB HDD |
| Grafikkarte | AMD Radeon Pro WX 4100/NVIDIA Quadro P400 | AMD Radeon Pro WX 5100/NVIDIA Quadro P60 | AMD Radeon Pro WX 7100/NVIDIA Quadro P1000 / P2000 |
*MegaCAD 2022 3D profitiert von 4-/8-Kern-CPUs, da die Berechnung der 2D-Ansichten in Arbeitsblättern wahlweise gleichzeitig auf mehreren Prozessoren (Kernen) durchgeführt werden kann.
**Hinweis: Auch dann, wenn MegaCAD 2022 auf einer anderen Partition installiert werden soll, müssen auf Laufwerk C: mindestens 2 GB Speicherplatz verfügbar sein.
Notebooks
Ältere Notebooks mit sogenannter Onboard-Grafik, also ohne eigenständige Grafikkarte und ohne separaten Grafikspeicher, sind für den Einsatz mit MegaCAD 2022 nicht geeignet. Die Intel HD Graphics 4600 / Intel® Iris™ Pro Grafik 5200 GPUs, die in Intel® Core™ i5- und Core™ i7-Prozessoren ab der vierten Generation integriert sind, bieten eine Leistung, die auch für MegaCAD 2022 ausreicht. Wir raten für den Einsatz von MegaCAD 2022 3D gerade bei Notebooks zum Kauf eines Modells mit einer separaten Grafikkarte mit 2/4 GB dediziertem Speicher (z. B. einer AMD Radeon RX 460 / Radeon RX 580 Notebook oder einer NVIDIA Quadro M620 / Quadro M1200).
OpenGL
MegaCAD 2022 3D nutzt einige der erweiterten OpenGL-Features von Midrange- und High-End-Graphikkarten. Bestimmte (optionale) Funktionen wie Struktur bei Texturen (Bumpmapping), „Reale“ Transparenz und dynamische Schatten lassen sich nur mit Graphiktreibern nutzen, die mindestens den OpenGL 4.3-Standard unterstützen. Diese erweiterten OpenGL-Funktionen sind für die Konstruktion mit MegaCAD 2022 3D nicht zwingend erforderlich.
Wichtig ist generell ein möglichst aktueller Grafikkartentreiber.
Displays (Monitore)
Wir empfehlen (zwei) matte (entspiegelte) 24-/ 27-Zoll-TFT-Displays mit einer Auflösung von 1920 × 1080 Pixeln (16:9) bzw. 1920 × 1200 Pixeln (16:10). Wir sehen 27-Zoll-Monitore mit einer Auflösung von 2560 × 1440 Bildpunkten derzeit als Referenz an. Unter Windows 10 kann MegaCAD 2022 auch auf 4K-Panels mit 3840 × 2160 Pixeln eingesetzt werden. Durch die „High DPI Awareness“ erhält der Nutzer eine gestochen scharfe Darstellung. 1280 × 1024 Pixel sind mindestens erforderlich, um MegaCAD 2022 sinnvoll nutzen zu können.
Eingabegeräte
Für den Einsatz von MegaCAD 2022 ist eine 102-Tasten-Tastatur und eine 3-Tasten-(Laser-)Maus mit Scrollrad bzw. ein Trackball erforderlich. Für MegaCAD 2022 3D empfehlen wir zusätzlich den Einsatz eines 3D-Eingabegeräts wie der SpaceMouse Pro von 3Dconnexion bzw. des SpaceController der SpaceControl GmbH.
Windows Remote Desktop
Der Windows Remote Desktop ist für den Einsatz von MegaCAD nicht geeignet.
Stand Januar 2022.
Schnittstellen
Reibungslose Integration in ein bestehendes CAD-/CAM-Umfeld
An der Entwicklung eines Produktes sind meist mehrere Parteien beteiligt, die untereinander auch Daten austauschen. Bei der Vielfalt an CAD-Lösungen und Dateiformaten kommt es oftmals zu Schwierigkeiten, da ausgereifte Konverter fehlen. Verschiedene Softwarelizenzen sollen die Lücke füllen; sie konvertieren Konstruktionsmodelle von einem System ins andere. Das muss nicht sein!

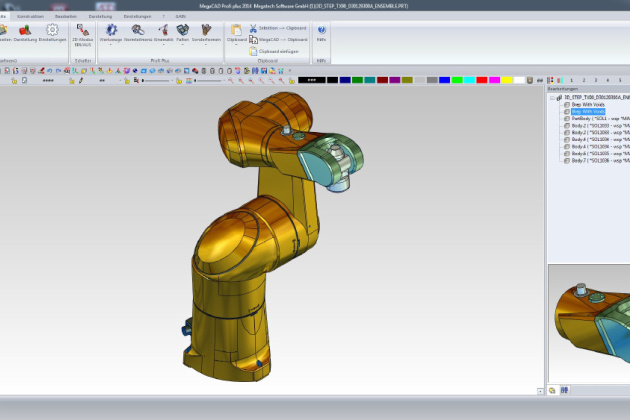

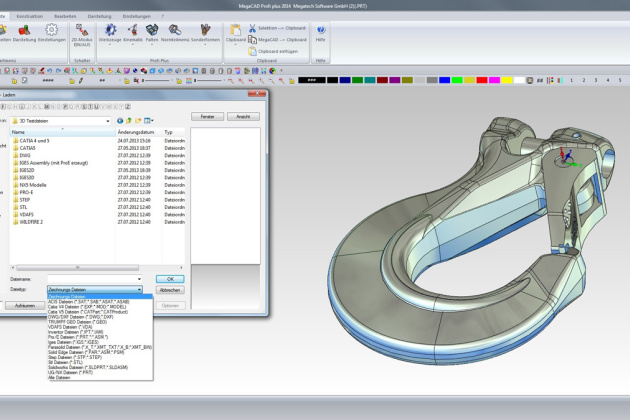

MegaCAD verfügt über alle gängigen Schnittstellen und kann somit problemlos Daten aus Fremdsystemen importieren, weiterbearbeiten und natürlich exportieren. Mithilfe ausgereifter Healing-Mechanismen können schadhafte Fremddaten repariert werden.
Die Dateiformate im Einzelnen:
| DWG/DXF (2D+3D) | Import und Export (ACAD 12 bis 2021) MDT Proxi-Elemente Körper (eingebettete SAT Dateien) Flächen (neuer Algorithmus mit optimierter Speicherverwaltung von Dreiecksflächen aus älteren AutoCAD-Versionen) Modell- und Layoutbereiche |
| ACIS 2022 SAT/SAB/ASAT*/ASAB* |
Import und Export von Körpern, Flächen und 3D Splines. |
| VDA-FS | Import und Export von Flächenmodellen in den Formaten 1.0 und 2.0 |
| IGES | Import und Export von Flächen (Trimmed Surface) und Volumenmodellen (Manifold Solid BRep Objects) im Format 5.3 inkl. aller 2D-Daten und 3D-Assembly-Strukturen. |
| IGES 2D | Import und Export |
| STEP | AP203 (Import und Export) Allgemeiner Maschinenbau AP214 (Import und Export) Automotive Design AP224 (Import und Export) |
| CATIA 4 | .MOD und .EXP Import der Formate 4.1.x und 4.2.x Export im Format 4.2.4 |
| CATIA 5 | Import und Export bis einschl. CATIA V5 2022 |
| CATIA 6 | CATIA V6 |
| Pro/E – Creo | Import der Revisionen 16 bis Creo 8 |
| STL | Import mit Healingfunktion Export mit diversen Einstelloptionen |
| Inventor | Import V6 – 2021 |
| JT (Siemens PLM) | Import |
| Parasolid | Import 9.0 – 34 |
| Solid Edge | Import V18 – MP10 |
| SolidWorks | Import 2003 – 2022 |
| Unigraphics (NX) | Import 1 -12, 1980 |
| 3D PDF | Export |
| IFC (BIM) | Import und Export |
| VRML | Export im Format 1.0 (nur Geometrie ) |
| WMF | Export und Import von Windows-Meta-File-Daten (Vektorgraphik und Bitmaps) |
| BMP | Export und Import von diversen Bitmapformaten (BMP, PCX, TIFF, JPEG etc.) |
| HPGL | Import und Export im Format 1.0 |
| CDL (2D+3D) | Export und Import von Geometriedaten als ASCII Datei. |
| Microsoft Access | Export und Import von 2D-Zeichnungen als MDB (Access) Datei. |
*Über ASAT/ASAB und STEP können Assembly (=Baugruppen) Strukturen und Referenzen ausgewertet werden, was zum einen die Übersichtlichkeit deutlich verbessert und zum anderen (bei vielen gleichen Teilen) die Datenmenge stark reduzieren kann.
Kostengünstiges Gesamtpaket
Gerade in Firmen, in denen die Bandbreite der geforderten Anwendungen sehr vielfältig ist, besteht großer Bedarf nach einer praktischen und flexiblen Konstruktionssoftware, die übersichtlich und einfach zu bedienen ist.
Wo der Ruf nach Flexibilität besonders laut ist, ist MegaCAD zu Hause. Es erlaubt den durchgängigen Modellierungsprozess in 2D und 3D mit vielfältigen 2D-Zeichenwerkzeugen und 2D-Ableitungen, die Änderungen am 3D-Modell folgen. Auch in letzter Sekunde lassen sich so noch unvorhersehbare Konstruktionsänderungen vornehmen.
Mehr als zwei Drittel aller Konstruktionsaufgaben sind mit 2D-Zeichnungen erledigt. Daraus folgt, dass ein CAD-System neben leistungsfähigen 3D-Werkzeugen auch komfortable Funktionen zur Erstellung und Überarbeitung von 2D-Zeichnungen bereitstellen muss, zumal die 2D-Zeichnung für die Fertigung auch auf längere Sicht das Maß aller Dinge bleiben wird. Gefordert wird heute ein System, das sowohl in der 2D- als auch in der 3D-Welt zu Hause ist, das verbindet und nicht trennt.
Freie Wahl effektivster Modellierungsarten
Insbesondere für die Maschinenbaubranche bieten wir ein rundes Gesamtpaket, von der einfachen 2D-Anwendung bis hin zur kompletten 3D-Lösung. Mit MegaCAD haben wir ein ehrliches, leistungsstarkes und universell einsetzbares 3D-/2D-Konstruktionswerkzeug. Ohne jeden überflüssigen Schnickschnack, dafür aber mit voller Zeichnungsfunktionalität ist es genau die richtige Software für alle, die frei und flexibel konstruieren wollen.
Flächenmodellierung

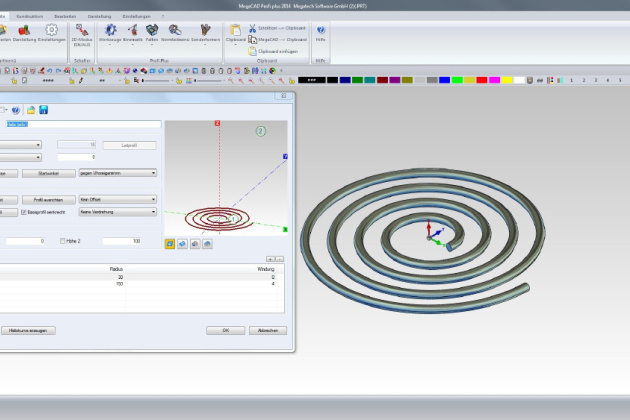

MegaCAD Profi plus bietet auch zahlreiche Funktionen, um Freiformflächen zu modellieren. Parametrik-Verknüpfung von 2D-Parametrik und 3D-Variablen. Eine 2D-Zeichnung kann ganz oder nur teilweise parametrisiert werden. Die vierdimensionale Freiheit, direktes Modellieren, wahlweise parametrisches Modellieren (auch nur teilweise oder auch nachträglich sinnvolle Teilbereiche parametrisierbar), featurebasiertes Modellieren.
MegaCAD (USF) Blechpaket
Zusätzlich bietet Ihnen das Programm den gesamten Umfang unserer Add-ons Blech, Kinematik und alle wichtigen Schnittstellen. Sichern Sie sich mit MegaCAD Blech einen schnellen und zuverlässigen Herstellungsprozess – vom Design des Blechkörpers über die automatische Abwicklung der Bleche bis hin zur Fertigungszeichnung. In die Software eingeflossen sind umfassendes Wissen über das Material und den praktischen Umgang bei der Blechbearbeitung. Durch das freie und direkte Konstruieren erstellen Sie in kürzester Zeit alle nur denkbaren Sonderformen für den Behälter- und Rohrleitungsbau, den chemischen Apparatebau und für die Heizungs- und Klimatechnik. Produktionstechnische Erfordernisse werden schon während der Konstruktion erkannt und selbstständige Lösungen dafür angeboten.
Kinematik

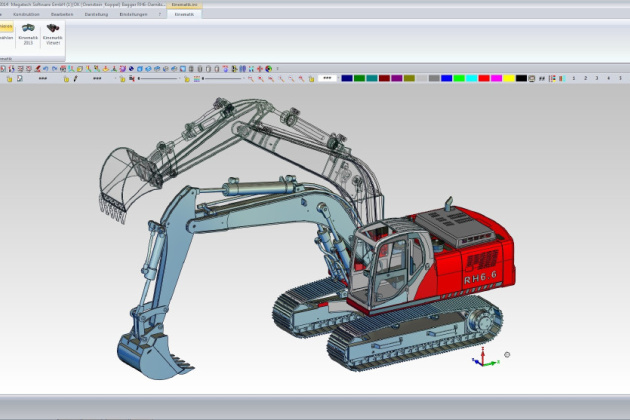

Dank des Kinematik-Moduls erhalten Sie bereits vorab einen Eindruck davon, wie sich das fertige Produkt in Aktion verhält. Mit wenigen Mausklicks erfahren Sie, wie neue Produkte aussehen und sich in Aktion verhalten – lange bevor ein erster Prototyp erstellt werden kann. Das durchdachte Modul unterstützt Sie außerdem dabei, Alternativen schnell durchzuspielen und Produktänderungen im Handumdrehen umzusetzen. Aber auch die Simulation von Bewegungsabläufen und Abhängigkeiten ist einfach und schnell erledigt. Die Bauteile werden automatisch über einen Antrieb bewegt und können durch äußere Ereignisse beeinflusst werden.
Sämtliche Programmfunktionen sind optimal aufeinander abgestimmt. So beschleunigen sich die Konfiguration, Implementierung und Verwaltung der Software ganz erheblich.
Hier finden Sie eine kleine Auswahl aller Funktionen, die das tägliche Konstruieren mit MegaCAD Profi plus noch besser machen.
- Räumlich konstruieren
- Leistung und komfortable Bedienung im Einklang
- Durchgängiges Arbeiten im 2D- und 3D-Modus
- Konstruktion im Zusammenbau
- Flächenmodellierung
- Entformungsschrägen
Schulungen und Online-Semniare zu MegaCAD Profi plus finden Sie in unserer
- 3D-Modellierer und vollwertiges 2D-Zeichenbrett in einem
- Vertraute Arbeitsweise bleibt vollständig erhalten
- Intuitive Bedienung für komfortables Konstruieren
- Professionelle Ergebnisse durch präzise 3D-Volumenmodelle
- Direkte Umwandlung von 2D-Ansichten in Volumenkörper möglich
- Elemente per Drag & Drop direkt verschieben und an Körpern automatisch ausrichten
- Reibungslose Integration in bestehende Prozessketten, da viele 3D-Schnittstellen bereits zum Lieferumfang gehören
- Technische Berechnungen:
- Dauer- und Gestaltfestigkeit
- Schraubenverbindungen
- Welle-/Nabe-Verbindungen
- Federn/Zahnräder
- Riemen- und Kettengetriebe
- Physik (Hydraulik, Kinematik und Statik)
- Stücklisten:
- Automatische Ausgabe von Stücklisten (als Aufsetzliste in der Zeichnung oder als Excel-Tabelle)
- Schneller Auswertungs- und Sortieralgorithmus
- Assoziative Positionsnummern
- Individuelle Ausgabemaske mit List & Label
Regelkörper werden direkt, d. h. auch ohne 2D-Skizze, generiert und per Mausklick modifiziert, auch Bohrungen und Rundungen können so ohne Umwege über Menüs geändert werden.
Die Baumstruktur ermöglicht das Springen in der Konstruktionshistorie, um an jeder Stelle einzugreifen, der graphische Konstruktionsmanager zeigt die Entstehung des Modells im Zeitraffer.
Einzelne Bauteile zueinander in Beziehung setzen.
Beliebige 3D-Elemente können miteinander verknüpft und mit sechs Freiheitsgraden räumlich zueinander in Beziehung gesetzt werden.
DWG 2D/3D, DXF 2D/3D, IGES 2D/3D, SAT (ACIS), STEP, STL, VDA-FS, CATIA 4, CATIA 5, Inventor, ProE
Mit der Integration von PARTS4CAD (die Sie zusätzlich bei CADENAS erwerben können) haben Sie Zugriff auf Normteile und Normalien von allen namenhaften Herstellern.
Diese können dann über ein eigenes Menü direkt in bestehende Zeichnungen importiert werden.
Der Werkzeugkasten enthält Werkzeuge, um Oberflächenzeichen wie Schweißsymbole und Positionsnummern zu erstellen, ferner eine Funktion, um einzelne Elemente (Linien, Bögen etc.) zu einer Baugruppe zusammenzufassen und mit (Stücklisten-) Informationen zu versehen.
- Funktionale Einheit von 3D-Modell und 2D-Zeichnung
- 2D-Arbeitsblätter enthalten beliebige assoziative Ansichten und Schnitte
- Detaillierung der Ansichten für exakte Fertigungszeichnungen
- Direktes Modellieren ohne Kompromisse
- Parametrisches Modellieren (auch nur teilweise oder nachträglich sinnvolle Teilbereiche parametrisierbar)
- Featurebasiertes Modellieren
- Skizzenbasiertes Modellieren
- Bestimmung der Maße direkt am Bauteil
- Automatische Erkennung der Anschlussart
- Eingabemasken für Rohr-/Zylindermantel, Segmentkrümmer, Kniestück
- Klöpperböden (wahlw. mit Segmentierung)
- Hosenrohre, zwei- und mehrteilige Stutzen
- Minimaler Freischnitt
- Radien einfügen
- Kanten verschneiden
- Biegezonen als Zylinder abwickeln
- Verbinden beliebiger Querschnitte.
- Querschnitte aus der Konstruktion frei wählbar
- Approximation durch Dreiecke oder ebene Vierecke
- Über Eingabeassistent
- Aus einer 2D-Kontur
- Als Falz und 180°-Lasche
- Automatische Erzeugung an aufgetrennten Kanten
- Normteile* als 3D-Modell und 2D-Ansichten
- Bauteilkataloge aller wichtigen Zulieferer wie Festo, STRACK, HASCO etc.
- Schraubenverbindungen* interaktiv am Bildschirm erstellen
- Vorrichtungen mit Plausibilitätskontrolle
*Bei der Verwendung von Normteilen können zusätzliche Kosten durch Drittanbieter wie CADENAS entstehen.
- Dauer- und Gestaltfestigkeit
- Schraubenverbindungen
- Welle/Nabe-Verbindungen
- Federn/Zahnräder
- Riemen- und Kettengetriebe
- Physik (Hydraulik, Kinematik und Statik)
- Präsentationsvideos für professionelle Produktpräsentationen
- Kollisionsprüfung/Bestimmung des maximalen Verfahrweges
- Durchgängiges Arbeiten im 2D- und 3D-Modus
- Direktes Erzeugen von Regelkörpern (Quader, Kugel, Zylinder etc.)
- Vorhandene 2D-Zeichnungen als Grundlage der 3D-Konstruktion nutzen
- 2D-Arbeitsblätter enthalten beliebige assoziative Ansichten und Schnitte
- Detaillierung für exakte Fertigungszeichnungen
Mehrstufige Schnitte, automatische Schnittsymbolik, automatische Schraffur in Schnitten

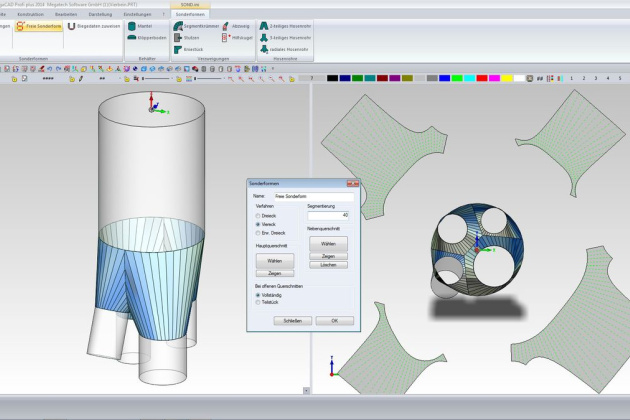

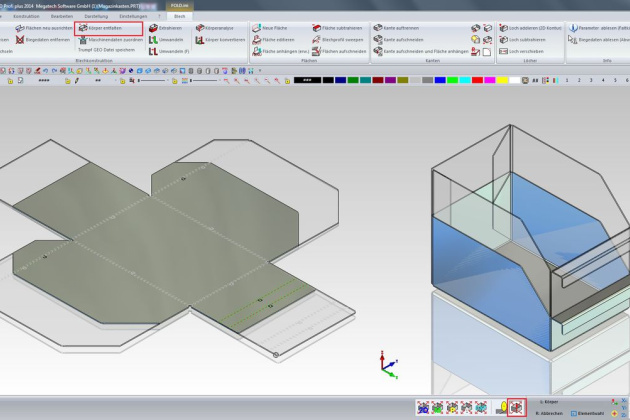

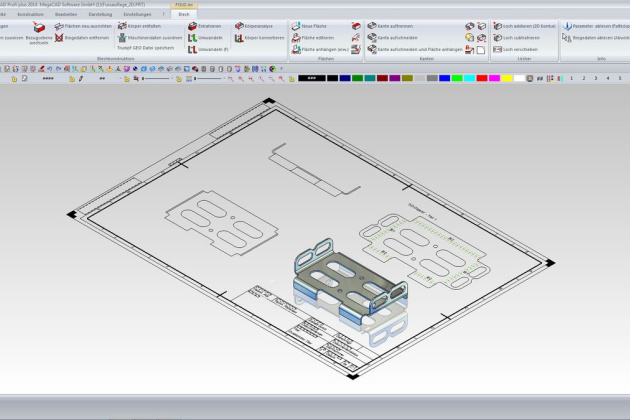

Fertigungsgerechte Faltkörperkonstruktion auf Basis (vorhandener) Volumenkörper, auf der Grundlage einer 2D-Zeichnung oder aus einem 3D-Flächenmodell. Direkte Umwandlung dünnwandigen Körper.

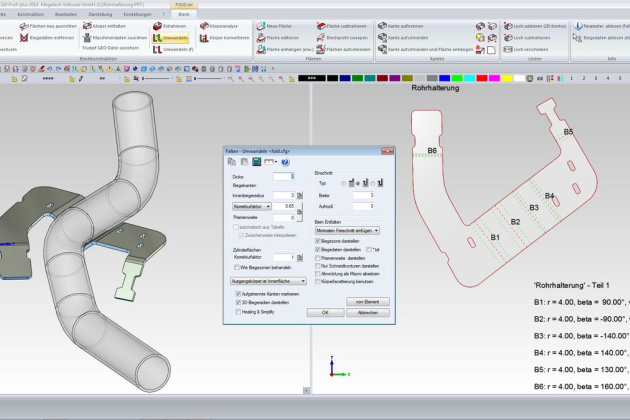

MegaCAD Profi plus erkennt und berücksichtig auf dem Blech verschiedene Bearbeitungen wie Sicken, Kiemen etc. und bildet diese in Abwicklung ab.

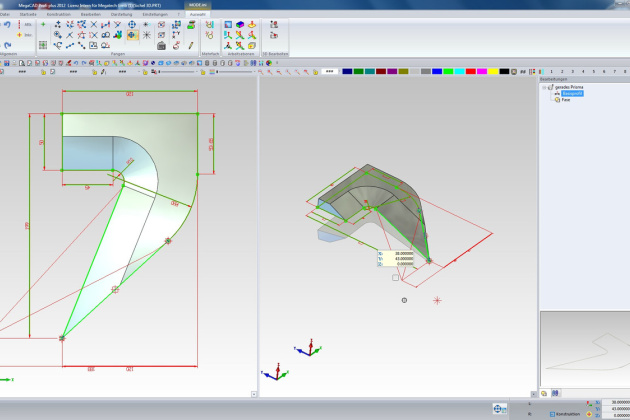

Verknüpfung von 2D-Parametrik und 3D-Variablen. Eine 2D-Zeichnung kann ganz oder nur teilweise parametrisiert werden.
- Automatische Ausgabe von Stücklisten (als Aufsetzliste in der Zeichnung oder als Excel-Tabelle)
- Schneller Auswertungs- und Sortieralgorithmus
- Assoziative Positionsnummern
- Individuelle Ausgabemaske mit List & Label
Mit dem integrierten parallelen Arbeiten können die Konstrukteure Ihres Unternehmens zeitgleich an ein und dem gleichen Projekt arbeiten. Über eine Rechtevergabe können mehrere Nutzer, online oder lokal, gemeinsam und in Echtzeit an einem Projekt konstruieren und haben dabei stets Zugriff auf den aktuellsten Stand.
Mit der integrierten Zeichnungsverwaltung werden Ihre Daten direkt in MegaCAD, Kunden- oder Projektbezogen, in einer Ordnerstruktur verwaltet. Auch MegaCAD Fremde Daten wie z.B. Bilder, Textdateien und Angebote können hier abgelegt werden. So haben Sie immer alle benötigten Daten an einem Ort beisammen.
