Industrietreppen, Blech, mehr 2D und 3D.
Mit unserer Branchenlösung MegaCAD Metall 3D Professional steht Ihnen der volle Umfang von MegaCAD Metall 3D zur Verfügung. Die zusätzlichen Funktionen, wie der 3D Industrietreppen-Generator, die praktischen Blechfunktionen und mehr Konverter erweitern Ihre Möglichkeiten im Bereich Metall jedoch noch einmal deutlich. Ergänzende 2D und 3D Funktionen ermöglichen schnelleres und komfortableres Zeichnen und Modellieren.
Für diesen Bereich müssen die externen Medien in den Cookie Einstellungen akzeptiert werden.
Cookie Einstellungen bearbeiten
Metall 3D Professional
Industrietreppen, Blechabwicklung, Stücklisten, Konverter, …
Mit unserem neuen Treppenmodul erstellen Sie im Handumdrehen geradläufige und 2-läufige Industrietreppen in L- und U-Form mit Podest und Geländer, effizient über die Eingabemaske.
So sparen Sie bereits bei der Konstruktion wertvolle Zeit und Kosten.
Selbstverständlich können Sie auch im Nachhinein in die Konstruktion eingreifen und Veränderungen an Ihrem Modell vornehmen.
Mit den Stücklisten haben Sie jederzeit alle wichtigen Informationen auf Knopfdruck parat. Auch die Konstruktion von Blechteilen ist möglich. Mit den neuen Blechfunktionen sind Sie sogar in der Lage, Blechabwicklungen, z.B. an einer Spindeltreppe, schnell und komfortabel direkt vorzunehmen.
Zudem sind in MegaCAD Metall 3D Professional bereits alle Konverter enthalten.
Hard- und Softwareempfehlung für MegaCAD 2022
MegaCAD ist für Windows 10 und Windows 11 geeignet. Einige Konverter für Fremddaten stehen nur in der MegaCAD 64-Bit Version zur Verfügung. Für die Installation und den Einsatz von MegaCAD Einzelplatz-Lizenzen ist eine dauerhafte Online-Verbindung nötig. Bei Ausfall der Internetverbindung kann mit der aktuellen MegaCAD Sitzung bis zu 8 Stunden weitergearbeitet und gespeichert werden. Online-Lizenzen können zur Arbeit ohne Onlineverbindung für 14 Tage ausgeliehen werden. Die Lizenzabfrage kann nicht durch den Cache eines Proxyservers geleitet werden, hierzu muss eine Ausnahme für die URL des Lizenzservers definiert werden.
Wir haben keinen Zugriff auf Ihre Daten.
Wir haben, weder bei der Installation von MegaCAD, noch durch der Verbindungsherstellung mit dem Lizenzserver, Zugriff auf Ihre Daten. Bei der Kommunikation mit dem Lizenzserver handelt es sich um eine einfache Abfrage. Ein weiterer Datenaustausch ist nicht möglich.
Prozessoren, Arbeitsspeicher und Grafikkarten
| Basisausstattung | Standardausstattung | gehobene Ausstattung | |
|---|---|---|---|
| Prozessor | AMD Ryzen 3 2400G/Intel Core i3-8300 | AMD Ryzen 5 2600X/Intel Core i5-8600K | AMD Ryzen 7 2700X/Intel Core i7-8700K |
| Arbeitsspeicher Festplatte ** |
4 GB RAM 1 TB HDD |
4 – 8 GB RAM 256 GB SSD / 1 TB HDD |
8 – 16 GB RAM 512 GB SSD / 2 TB HDD |
| Grafikkarte | AMD Radeon Pro WX 4100/NVIDIA Quadro P400 | AMD Radeon Pro WX 5100/NVIDIA Quadro P60 | AMD Radeon Pro WX 7100/NVIDIA Quadro P1000 / P2000 |
*MegaCAD 2022 3D profitiert von 4-/8-Kern-CPUs, da die Berechnung der 2D-Ansichten in Arbeitsblättern wahlweise gleichzeitig auf mehreren Prozessoren (Kernen) durchgeführt werden kann.
**Hinweis: Auch dann, wenn MegaCAD 2022 auf einer anderen Partition installiert werden soll, müssen auf Laufwerk C: mindestens 2 GB Speicherplatz verfügbar sein.
Notebooks
Ältere Notebooks mit sogenannter Onboard-Grafik, also ohne eigenständige Grafikkarte und ohne separaten Grafikspeicher, sind für den Einsatz mit MegaCAD 2022 nicht geeignet. Die Intel HD Graphics 4600 / Intel® Iris™ Pro Grafik 5200 GPUs, die in Intel® Core™ i5- und Core™ i7-Prozessoren ab der vierten Generation integriert sind, bieten eine Leistung, die auch für MegaCAD 2022 ausreicht. Wir raten für den Einsatz von MegaCAD 2022 3D gerade bei Notebooks zum Kauf eines Modells mit einer separaten Grafikkarte mit 2/4 GB dediziertem Speicher (z. B. einer AMD Radeon RX 460 / Radeon RX 580 Notebook oder einer NVIDIA Quadro M620 / Quadro M1200).
OpenGL
MegaCAD 2022 3D nutzt einige der erweiterten OpenGL-Features von Midrange- und High-End-Graphikkarten. Bestimmte (optionale) Funktionen wie Struktur bei Texturen (Bumpmapping), „Reale“ Transparenz und dynamische Schatten lassen sich nur mit Graphiktreibern nutzen, die mindestens den OpenGL 4.3-Standard unterstützen. Diese erweiterten OpenGL-Funktionen sind für die Konstruktion mit MegaCAD 2022 3D nicht zwingend erforderlich.
Wichtig ist generell ein möglichst aktueller Grafikkartentreiber.
Displays (Monitore)
Wir empfehlen (zwei) matte (entspiegelte) 24-/ 27-Zoll-TFT-Displays mit einer Auflösung von 1920 × 1080 Pixeln (16:9) bzw. 1920 × 1200 Pixeln (16:10). Wir sehen 27-Zoll-Monitore mit einer Auflösung von 2560 × 1440 Bildpunkten derzeit als Referenz an. Unter Windows 10 kann MegaCAD 2022 auch auf 4K-Panels mit 3840 × 2160 Pixeln eingesetzt werden. Durch die „High DPI Awareness“ erhält der Nutzer eine gestochen scharfe Darstellung. 1280 × 1024 Pixel sind mindestens erforderlich, um MegaCAD 2022 sinnvoll nutzen zu können.
Eingabegeräte
Für den Einsatz von MegaCAD 2022 ist eine 102-Tasten-Tastatur und eine 3-Tasten-(Laser-)Maus mit Scrollrad bzw. ein Trackball erforderlich. Für MegaCAD 2022 3D empfehlen wir zusätzlich den Einsatz eines 3D-Eingabegeräts wie der SpaceMouse Pro von 3Dconnexion bzw. des SpaceController der SpaceControl GmbH.
Windows Remote Desktop
Der Windows Remote Desktop ist für den Einsatz von MegaCAD nicht geeignet.
Stand Januar 2022.
Schnittstellen
Die Dateiformate im Einzelnen:
| DWG/DXF (2D+3D) | Import und Export (ACAD 12 bis 2021) MDT Proxi-Elemente Körper (eingebettete SAT Dateien) Flächen (neuer Algorithmus mit optimierter Speicherverwaltung von Dreiecksflächen aus älteren AutoCAD Versionen) Modell- und Layoutbereiche |
| ACIS 2022 SAT/SAB/ASAT*/ASAB* |
Import und Export von Körpern, Flächen und 3D Splines. |
| STEP | AP203 (Import und Export) AP214 (Import und Export) AP224 (Import und Export) |
| IFC | Import und Export |
| STL | Import mit Healingfunktion Export mit diversen Einstelloptionen |
| VRML | Export im Format 1.0 (nur Geometrie ) |
| WMF | Export und Import von Windows-Meta-File-Daten (Vektorgraphik und Bitmaps) |
| BMP | Export und Import von diversen Bitmapformaten (BMP, PCX, TIFF, JPEG etc.) |
| HPGL | Import und Export im Format 1.0 |
| 3D PDF | Export |
| CDL (2D+3D) | Export und Import von Geometriedaten als ASCII Datei. |
| Microsoft Access | Export und Import von 2D-Zeichnungen als MDB (Access) Datei. |
*Über ASAT/ASAB können Assembly (=Baugruppen) Strukturen und Referenzen ausgewertet werden, was zum einen die Übersichtlichkeit deutlich verbessert und zum anderen (bei vielen gleichen Teilen) die Datenmenge stark reduzieren kann.
2D und 3D CAD auf einer Oberfläche – in einer Software.
Mit MegaCAD arbeiten Sie immer auf einer Oberfläche. Überführen Sie 2D Zeichnungen ganz einfach und schnell in die 3. Dimension. Nutzen Sie zeitsparende Generatoren, modellieren Sie völlig frei oder kombinieren Sie die unterschiedlichen Möglichkeiten miteinander. Auch nachträgliche Bearbeitungen und Veränderungen sind mit MegaCAD Metall 3D Professional problemlos möglich – auch zu einem späten Zeitpunkt.
Einfach machen
Beginnen Sie Ihr Projekt in 2D und überführen Sie Ihre Zeichnung kinderleicht nach 3D oder modellieren Sie von Anfang an direkt in 3D. Eine Vielfalt von Regelkörpern wie Quader, Zylinder, Pyramiden, Kugel, Kegel und Kegelstumpf lassen sich direkt aufziehen und bearbeiten. Erstellen Sie mit wenigen Klicks Zusammenbau- und Fertigungszeichnungen oder ein aussagekräftiges 3D-Modell für Ihre Kunden. Mit den Stücklisten haben Sie immer alle benötigten Informationen auf Knopfdruck parat und können diese z.B. als Excel-Datei ausgeben.
Effiziente Blechfunktionen

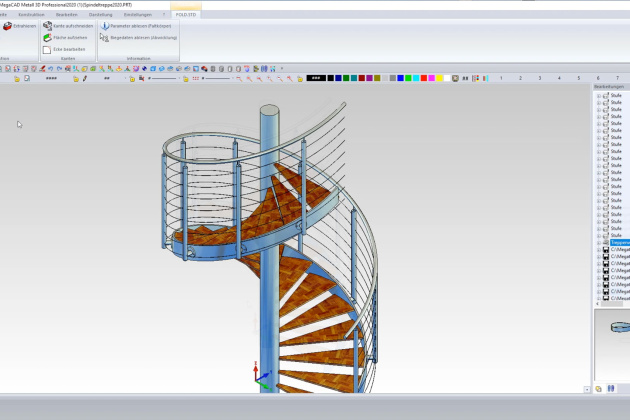

Mit MegaCAD Metall 3D Professional lassen sich auch Blechteile erstellen und bearbeiten. Erzeugen Sie Abwicklungen von Treppenwangen (auch Spindeltreppen) oder wandeln Sie bestehende Teile mit den Blechfunktionen einfach in Faltkörper um. Bei Bedarf konstruieren Sie Blechteile damit auch völlig neu. Für Anwender, die den vollen Umfang der Blechkonstruktion benötigen, empfehlen wir unsere passende Blechapplikation.
- Generator gestütztes Erstellen von Industrietreppen
- Geradläufige und 2-läufige Industrietreppen in L- und U-Form
- Mit Podest und Geländer
- Wahlweise auf Stoß oder Gehrung
- Gitterrost-, Holz- und Blechstufen
- Wangen aus Blechen oder Profilen
- Aufgesattelte Stufen und seitliche Montage
- Wangen-, 1-Holm- oder 2-Holmtreppen

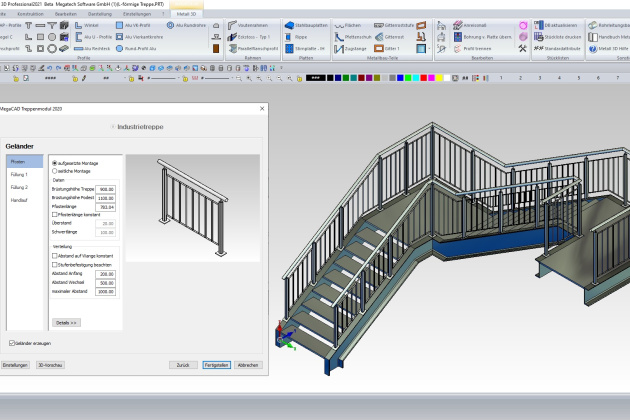

Geländer - Unterschiedliche Brüstungshöhen für Treppe und Podest
- Generator für Geländerpfosten mit automatischer Aufteilung
- Füllungen: z.B. Glas, Blechkassetten, Kreuz (mit Ring), Gurte und Rahmen (mit Staketenfüllung) auch über Eck
3D-CAD für das Metall- und Schlosserhandwerk
- 3D Modellierer und 2D-Zeichenprogramm in einer Software
- Volle 2D und 3D Durchgängigkeit
- Automatische Ermittlung des Gewichts und der Länge der Profile
- Automatische Berechnung der Gehrungswinkel in zwei Ebenen
- Automatische Erstellung von 3D-Stahl-Profilen
- Normgerechte Konstruktion nach DIN
- Viele Generatoren, unter anderem für Industrietreppen
- Automatische Aktualisierung der Stücklisten
Mengen-, Struktur- und Baukastenansicht - Fotorealistische Entwurfsdarstellung für überzeugende Angebote
- Reibungslose Integration in bestehende Geschäftsabläufe
Hier finden Sie eine kleine Auswahl von Funktionen, die das tägliche Konstruieren mit MegaCAD Metall 3D noch besser machen.
- Messfunktionen:
- Verschaffen Sie sich schnell und jederzeit einen Überblick mit den verschiedenen Messfunktionen.
- Profilgenerator:
- Automatische Erstellung von 3D Profilen
- Biegesteifer Eckstoß / Voutenrahmen
- ProfilConnect:
- Automatische Erstellung von Kopfplatten, Klinkungen und Winkelverbindern
- Fotolabor:
- Fügen Sie für Ihre Angebote beliebige Bilder in Ihre Zeichnung ein.

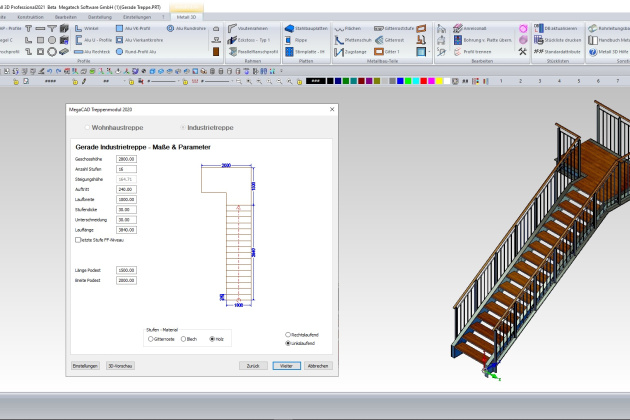

Erstellen Sie im Handumdrehen geradläufige und 2-läufige Industrietreppen in L- und U-Form mit Podest und Geländer.
Mit der Integration von PARTS4CAD (die Sie zusätzlich bei CADENAS erwerben können) haben Sie Zugriff auf Normteile und Normalien von allen namenhaften Herstellern.
Diese können dann über ein eigenes Menü direkt in bestehende Zeichnungen importiert werden.
Zierstäbe, Handläufe, Klemmsysteme, Schriftzüge, Torantrieb, und vieles mehr
Der Werkzeugkasten enthält Werkzeuge, um Oberflächenzeichen wie Schweißsymbole und Positionsnummern zu erstellen, ferner eine Funktion, um einzelne Elemente (Linien, Bögen etc.) zu einer Baugruppe zusammenzufassen und mit (Stücklisten-) Informationen zu versehen.
Fügen Sie ein beliebiges Bild (BMP, JPEG, PNG oder TIFF) maßstabsgetreu in eine MegaCAD-Zeichnung ein. Ebenso kann die gesamte Zeichnung als Bild in den genannten Formaten gespeichert werden.
- T-Profile
- Rippen
- Typisierte Stirnplatten (IH/IS) nach DASt
- Winkelverbinder (IW)
- Die Modelle können mit einem Material (Stahl, Chrom) und Texturen versehen werden
- Transparenz mit Spiegelung und Lichtbrechung
- Schattenwurf
- Automatische Erstellung von 3D-Profilen und Profilzügen über mehrere Eckpunkte
- Biegesteifer Eckstoß
- Windverbände inkl. Spannschloss
- Pfetten mit Pfettenschuhen
- Pfettenstoß nach DASt
Gerade Rahmen, Rundbögen und Stichbögen mit Angabe der Rahmenstärke und Stabstärke werden automatisch generiert, Stababstände automatisch berechnet. Freie Rahmenformen für Treppengeländer, Zäune, Balkongeländer etc. stehen zur Wahl, Stababstände unter Berücksichtigung der Stabstärke werden automatisch berechnet.
Neben Glasplatten mit Glashaltern stehen zahlreiche andere Füllungen zur Verfügung, die nur durch Anklicken zweier Pfosten eingefügt werden: Ober- und Untergurt, Rahmen, senkrechte Staketen, Kreuz (mit Ring) und Blechkassetten. Bei Positionsänderungen der Pfosten, aktualisieren sich die zugehörigen Füllungen automatisch.
Entfernen Sie doppelt vorhandene Elemente, die bei der Konstruktion entstehen können oder in Fremddaten vorhanden sind. Vollständig übereinander liegende Elemente werden zusammengefasst. So bereinigen Sie Ihre Zeichnung am Ende auf ein Minimum von Konstruktionspunkten.
Verkürzen Sie die Konstruktionszeit durch zusätzliche 2D Funktionen. Komfortablere Bemaßung, leichteres Überarbeiten einer Zeichnung, Abrunden von Profilen und Trimmen.
Für einen schnelleren Überblick stehen Ihnen die MegaCAD Messfunktionen in vollem Umfang zur Verfügung.

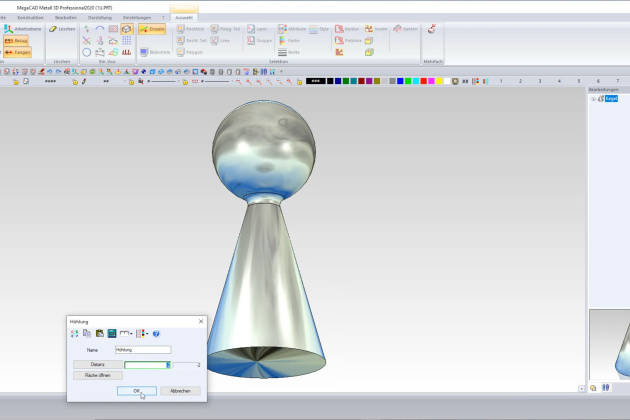

Profitieren Sie von weiteren Regelkörpern wie Kugel, Kegel und Kegelstumpf. Kommen Sie schneller ans Ziel ohne zuvor eine 2D Skizze erstellen zu müssen.

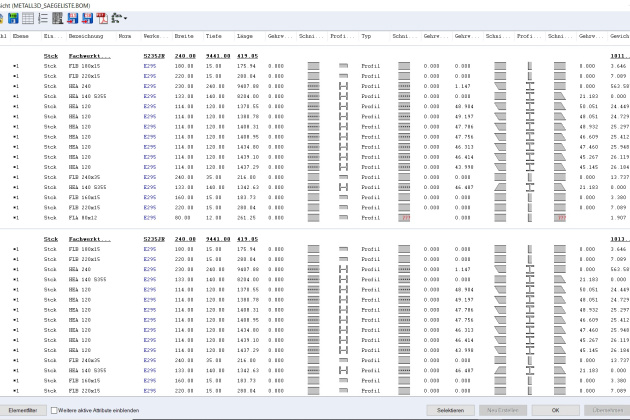

- Mengen-, Struktur- und Baukastenansicht
- Neues übersichtlicheres Design
- Deutlich schnellerer Aufbau und Ausgabe
- Gleichzeitiges Sortieren nach bis zu drei Kriterien möglich
- Excel Export mit Schnittbildern und Grafiken
- Erstellen von XMLX-Dateien auch ohne Excel möglich
Erstellen und bearbeiten Sie mit Hilfe der Profilgeneratoren Balkone und Geländer. Nutzen Sie diverse zur Verfügung stehende Pfosten, Quadrat-, Rechteck-, und Rundrohre oder Konstruieren Sie frei und nutzen Sie Ihre Bibliothek.

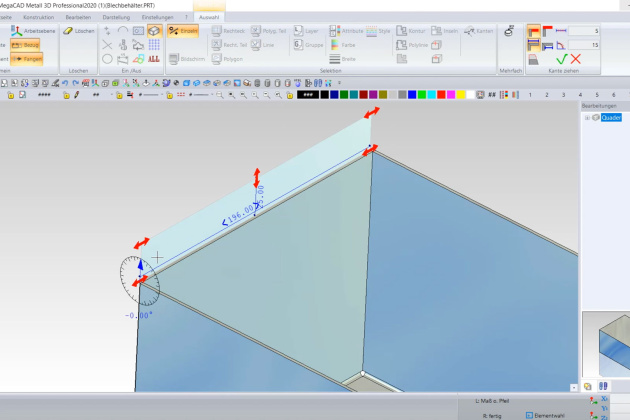

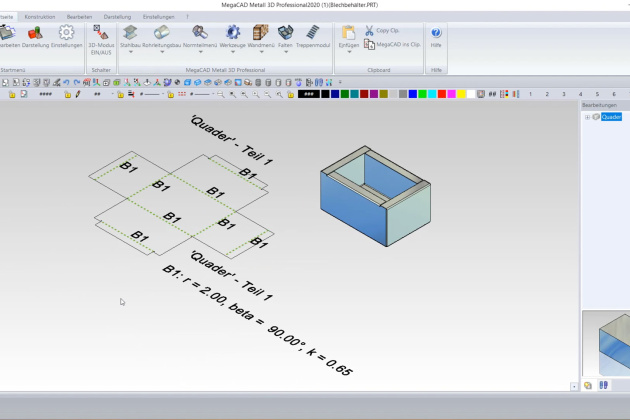

Einfache Erstellung und Bearbeitung von Blechteilen. Erzeugen Sie Abwicklung von Treppenwangen (auch Spindeltreppen), wandeln Sie bestehende Teile mit den Blechfunktionen in Faltkörper um oder Konstruieren Sie Blechteile bei Bedarf völlig neu.
Mit dem integrierten parallelen Arbeiten können die Konstrukteure Ihres Unternehmens zeitgleich an ein und dem gleichen Projekt arbeiten. Über eine Rechtevergabe können mehrere Nutzer, online oder lokal, gemeinsam und in Echtzeit an einem Projekt konstruieren und haben dabei stets Zugriff auf den aktuellsten Stand.
Mit der integrierten Zeichnungsverwaltung werden Ihre Daten direkt in MegaCAD, Kunden- oder Projektbezogen, in einer Ordnerstruktur verwaltet. Auch MegaCAD Fremde Daten wie z.B. Bilder, Textdateien und Angebote können hier abgelegt werden. So haben Sie immer alle benötigten Daten an einem Ort beisammen.
- Rohre über Polygonzug erstellen
- Rohre werden beim Erstellen automatisch im 90° oder 45° Winkel abgeknickt und zusammen
- mit einer Rundung eingefügt
- Automatische Verbindung von senkrecht stehenden Rohren mit T-Stück
MegaCAD Metall 3D Professional stellt Ihnen alle notwendigen Schnittstellen für den täglichen Gebrauch zur Verfügung. Genau wie unsere Branchenlösung Metall 3D unterstützt Metall 3D Professional DWG/DXF, SAT (ACIS), VRML, WMF, BMP, PCX, TIFF, JPEG, HPGL, und CDL. Zusätzlich beinhaltet die Professional Version jedoch noch 3D PDF, STEP und IFC.
