MegaCAD 3D
Die Zukunft der CAD-Modellierung.
MegaCAD 3D ist die wegweisende Lösung für Konstrukteure und mittelständische Unternehmen, die ein vollwertiges 2D-Programm für Werkstattzeichnungen, verbunden mit einer innovativen 3D-Technologie, benötigen. Die Konstruktionssoftware überzeugt durch ihre besondere Leistungsstärke, einfache Bedienung und ein herausragendes Preis-Leistungs-Verhältnis.
MegaCAD 3D kombiniert die Vorteile des parametrischen historienbasierten Modellierens mit der Anwenderfreundlichkeit des direkten historienfreien Modellieransatzes. Entscheiden Sie völlig frei, ob Sie 3D-Modelle direkt, featurebasiert oder auf Basis parametrischer 2D-Skizzen modellieren. So können Sie flexibel und blitzschnell auf unterschiedlichste Anforderungen reagieren. Der Wechsel von der 2D- auf die 3D-Darstellung und zurück ist sehr komfortabel.
Hard- und Softwareempfehlung für MegaCAD 2022
MegaCAD ist für Windows 10 und Windows 11 geeignet. Einige Konverter für Fremddaten stehen nur in der MegaCAD 64-Bit Version zur Verfügung. Für die Installation und den Einsatz von MegaCAD Einzelplatz-Lizenzen ist eine dauerhafte Online-Verbindung nötig. Bei Ausfall der Internetverbindung kann mit der aktuellen MegaCAD Sitzung bis zu 8 Stunden weitergearbeitet und gespeichert werden. Online-Lizenzen können zur Arbeit ohne Onlineverbindung für 14 Tage ausgeliehen werden. Die Lizenzabfrage kann nicht durch den Cache eines Proxyservers geleitet werden, hierzu muss eine Ausnahme für die URL des Lizenzservers definiert werden.
Wir haben keinen Zugriff auf Ihre Daten.
Wir haben, weder bei der Installation von MegaCAD, noch durch der Verbindungsherstellung mit dem Lizenzserver, Zugriff auf Ihre Daten. Bei der Kommunikation mit dem Lizenzserver handelt es sich um eine einfache Abfrage. Ein weiterer Datenaustausch ist nicht möglich.
Prozessoren, Arbeitsspeicher und Grafikkarten
| Basisausstattung | Standardausstattung | gehobene Ausstattung | |
|---|---|---|---|
| Prozessor | AMD Ryzen 3 2400G/Intel Core i3-8300 | AMD Ryzen 5 2600X/Intel Core i5-8600K | AMD Ryzen 7 2700X/Intel Core i7-8700K |
| Arbeitsspeicher Festplatte ** |
4 GB RAM 1 TB HDD |
4 – 8 GB RAM 256 GB SSD / 1 TB HDD |
8 – 16 GB RAM 512 GB SSD / 2 TB HDD |
| Grafikkarte | AMD Radeon Pro WX 4100/NVIDIA Quadro P400 | AMD Radeon Pro WX 5100/NVIDIA Quadro P60 | AMD Radeon Pro WX 7100/NVIDIA Quadro P1000 / P2000 |
*MegaCAD 2022 3D profitiert von 4-/8-Kern-CPUs, da die Berechnung der 2D-Ansichten in Arbeitsblättern wahlweise gleichzeitig auf mehreren Prozessoren (Kernen) durchgeführt werden kann.
**Hinweis: Auch dann, wenn MegaCAD 2022 auf einer anderen Partition installiert werden soll, müssen auf Laufwerk C: mindestens 2 GB Speicherplatz verfügbar sein.
Notebooks
Ältere Notebooks mit sogenannter Onboard-Grafik, also ohne eigenständige Grafikkarte und ohne separaten Grafikspeicher, sind für den Einsatz mit MegaCAD 2022 nicht geeignet. Die Intel HD Graphics 4600 / Intel® Iris™ Pro Grafik 5200 GPUs, die in Intel® Core™ i5- und Core™ i7-Prozessoren ab der vierten Generation integriert sind, bieten eine Leistung, die auch für MegaCAD 2022 ausreicht. Wir raten für den Einsatz von MegaCAD 2022 3D gerade bei Notebooks zum Kauf eines Modells mit einer separaten Grafikkarte mit 2/4 GB dediziertem Speicher (z. B. einer AMD Radeon RX 460 / Radeon RX 580 Notebook oder einer NVIDIA Quadro M620 / Quadro M1200).
OpenGL
MegaCAD 2022 3D nutzt einige der erweiterten OpenGL-Features von Midrange- und High-End-Graphikkarten. Bestimmte (optionale) Funktionen wie Struktur bei Texturen (Bumpmapping), „Reale“ Transparenz und dynamische Schatten lassen sich nur mit Graphiktreibern nutzen, die mindestens den OpenGL 4.3-Standard unterstützen. Diese erweiterten OpenGL-Funktionen sind für die Konstruktion mit MegaCAD 2022 3D nicht zwingend erforderlich.
Wichtig ist generell ein möglichst aktueller Grafikkartentreiber.
Displays (Monitore)
Wir empfehlen (zwei) matte (entspiegelte) 24-/ 27-Zoll-TFT-Displays mit einer Auflösung von 1920 × 1080 Pixeln (16:9) bzw. 1920 × 1200 Pixeln (16:10). Wir sehen 27-Zoll-Monitore mit einer Auflösung von 2560 × 1440 Bildpunkten derzeit als Referenz an. Unter Windows 10 kann MegaCAD 2022 auch auf 4K-Panels mit 3840 × 2160 Pixeln eingesetzt werden. Durch die „High DPI Awareness“ erhält der Nutzer eine gestochen scharfe Darstellung. 1280 × 1024 Pixel sind mindestens erforderlich, um MegaCAD 2022 sinnvoll nutzen zu können.
Eingabegeräte
Für den Einsatz von MegaCAD 2022 ist eine 102-Tasten-Tastatur und eine 3-Tasten-(Laser-)Maus mit Scrollrad bzw. ein Trackball erforderlich. Für MegaCAD 2022 3D empfehlen wir zusätzlich den Einsatz eines 3D-Eingabegeräts wie der SpaceMouse Pro von 3Dconnexion bzw. des SpaceController der SpaceControl GmbH.
Windows Remote Desktop
Der Windows Remote Desktop ist für den Einsatz von MegaCAD nicht geeignet.
Stand Januar 2022.
Schnittstellen
Reibungslose Integration in ein bestehendes CAD-/CAM-Umfeld
An der Entwicklung eines Produktes sind meist mehrere Parteien beteiligt, die untereinander auch Daten austauschen. Bei der Vielfalt an CAD-Lösungen und Dateiformaten kommt es oftmals zu Schwierigkeiten, da ausgereifte Konverter fehlen. Verschiedene Softwarelizenzen sollen die Lücke füllen; sie konvertieren Konstruktionsmodelle von einem System ins andere. Das muss nicht sein!

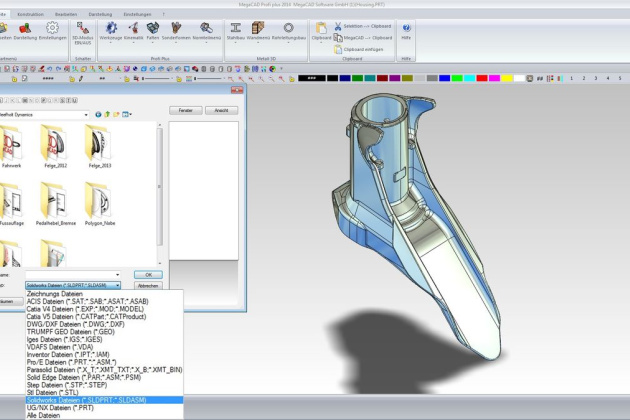

MegaCAD verfügt über alle gängigen Schnittstellen und kann somit problemlos Daten aus Fremdsystemen importieren, weiterbearbeiten und natürlich exportieren. Mithilfe ausgereifter Healing-Mechanismen können schadhafte Fremddaten repariert werden.
Die Dateiformate im Einzelnen:
| DWG/DXF (2D+3D) | Import und Export (ACAD 12 bis 2021) MDT Proxi-Elemente Körper (eingebettete SAT Dateien) Flächen (neuer Algorithmus mit optimierter Speicherverwaltung von Dreiecksflächen aus älteren AutoCAD-Versionen) Modell- und Layoutbereiche |
| ACIS 2022 SAT/SAB/ASAT*/ASAB* |
Import und Export von Körpern, Flächen und 3D Splines. |
| VDA-FS | Import und Export von Flächenmodellen in den Formaten 1.0 und 2.0 |
| IGES | Import und Export von Flächen (Trimmed Surface) und Volumenmodellen (Manifold Solid BRep Objects) im Format 5.3 inkl. aller 2D-Daten und 3D-Assembly-Strukturen. |
| IGES 2D | Import und Export |
| STEP | AP203 (Import und Export) Allgemeiner Maschinenbau AP214 (Import und Export) Automotive Design AP224 (Import und Export) |
| CATIA 4 | .MOD und .EXP Import der Formate 4.1.x und 4.2.x Export im Format 4.2.4 |
| CATIA 5 | Import und Export bis einschl. CATIA V5 2022 |
| CATIA 6 | CATIA V6 |
| Pro/E – Creo | Import der Revisionen 16 bis Creo 8 |
| STL | Import mit Healingfunktion Export mit diversen Einstelloptionen |
| Inventor | Import V6 – 2021 |
| JT (Siemens PLM) | Import |
| Parasolid | Import 9.0 – 34 |
| Solid Edge | Import V18 – MP10 |
| SolidWorks | Import 2003 – 2022 |
| Unigraphics (NX) | Import 1 -12, 1980 |
| 3D PDF | Export |
| IFC (BIM) | Import und Export |
| VRML | Export im Format 1.0 (nur Geometrie ) |
| WMF | Export und Import von Windows-Meta-File-Daten (Vektorgraphik und Bitmaps) |
| BMP | Export und Import von diversen Bitmapformaten (BMP, PCX, TIFF, JPEG etc.) |
| HPGL | Import und Export im Format 1.0 |
| CDL (2D+3D) | Export und Import von Geometriedaten als ASCII Datei. |
| Microsoft Access | Export und Import von 2D-Zeichnungen als MDB (Access) Datei. |
*Über ASAT/ASAB und STEP können Assembly (=Baugruppen) Strukturen und Referenzen ausgewertet werden, was zum einen die Übersichtlichkeit deutlich verbessert und zum anderen (bei vielen gleichen Teilen) die Datenmenge stark reduzieren kann.
Auf jede Herausforderung
flexibel reagieren
Gerade in mittelständischen Unternehmen mit einer großen Bandbreite an vielfältigen Anwendungen benötigen die Konstrukteure eine praktische und flexible Konstruktionssoftware, die übersichtlich und einfach zu bedienen ist.
Bei MegaCAD werden die Vorteile des parametrischen historienbasierten Modellierens mit der Anwenderfreundlichkeit des direkten historienfreien Modellieransatzes kombiniert. Der Konstrukteur ist völlig frei in seiner Arbeitsweise. Er wird nicht gezwungen, Zeichnungsobjekte parametrisch zu definieren. Er bestimmt selbst, ob er 3D-Modelle direkt, featurebasiert oder auf Basis von parametrischen 2D-Skizzen modellieren will.
Dieser praxisgerechte Konstruktionsansatz beschleunigt die Arbeitsabläufe. Die Konstrukteure werden befreit aus der Zwangsjacke der streng definierten parametrischen Konstruktion und können völlig flexibel und blitzschnell auf unterschiedlichste Anforderungen reagieren.
Genauso wie Fertigungsunternehmen 3D- und 2D-CAD-Systeme brauchen, benötigen sie auch parametrische, historienbasierte und direkte Modellierungsansätze. Die Konstrukteure sollten keine Entweder-/Oder-Entscheidung treffen müssen, sondern alle Modellierungsansätze innerhalb eines einzigen digitalen Modells anwenden können.
Durchgängiges Arbeiten
in 2D und 3D

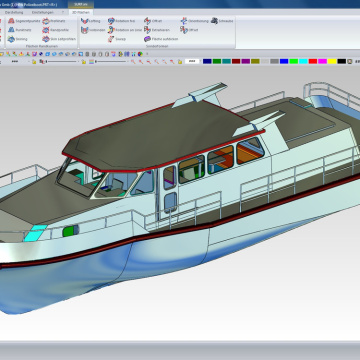

MegaCAD 3D vereint als einziges System auf dem Markt eine wegweisende 3D-Technologie mit einem vollwerteigen 2D-System. Beide Ebenen sind unter einer Oberfläche vereint. Der Wechsel erfolgt verzugslos. So wird ein durchgängiges Arbeiten in 2D und 3D garantiert. 3D-Modelle lassen sich per Mausklick aus vorhandenen 2D-Ansichten erstellen. Leiten Sie 2D-Ansichten reibungslos von bestehenden 3D-Modellen ab. Die 2D-Arbeitsblätter können hierbei beliebig viele assoziative Ansichten und Schnitte enthalten. So erstellen Sie im Handumdrehen exakte und detaillierte Fertigungszeichnungen.
MegaCAD 3D ist ein
echter Vielleser
Oftmals sind an der Entwicklung eines Produktes mehrere Parteien beteiligt, die untereinander auch Daten austauschen. Bei der Vielfalt an CAD-Lösungen und Dateiformaten kommt es oftmals zu Schwierigkeiten, da ausgereifte Konverter fehlen. Verschiedene Softwarelizenzen sollen die Lücke füllen; sie konvertieren Konstruktionsmodelle von einem System ins andere. Das muss nicht sein!
MegaCAD verfügt über alle gängigen Schnittstellen und kann somit problemlos Daten aus Fremdsystemen importieren, weiterbearbeiten und natürlich exportieren. Mithilfe ausgereifter Healing-Mechanismen können schadhafte Fremddaten repariert werden.
Hier finden Sie eine kleine Auswahl aller Funktionen, die das tägliche Konstruieren mit MegaCAD 3D noch besser machen.
- Räumlich konstruieren

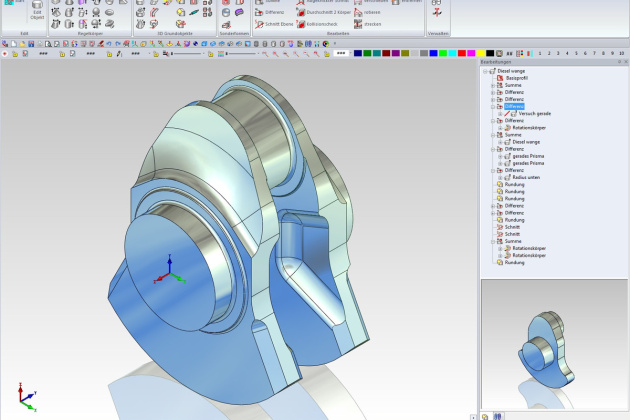

- Leistung und komfortable Bedienung im Einklang
- Durchgängiges Arbeiten im 2D- und 3D-Modus
- Konstruktion im Zusammenbau
- Flächenmodellierung
- Entformungsschrägen
Schulungen und Online-Semniare zu MegaCAD 3D finden Sie in unserer
- 3D-Modellierer und vollwertiges 2D-Zeichenbrett in einem
- Vertraute Arbeitsweise bleibt vollständig erhalten
- Intuitive Bedienung für komfortables Konstruieren
- Professionelle Ergebnisse durch präzise 3D-Volumenmodelle
- Direkte Umwandlung von 2D-Ansichten in Volumenkörper möglich

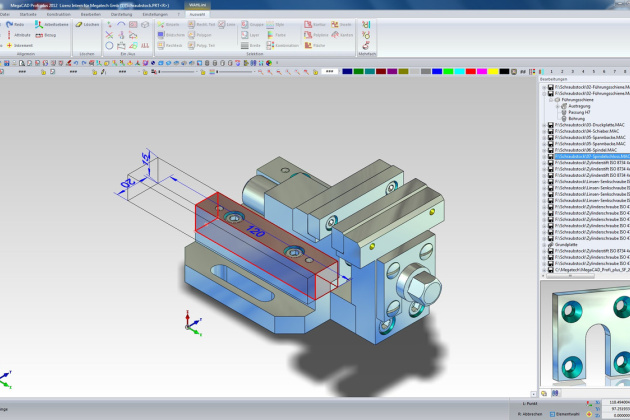

- Elemente per Drag & Drop direkt verschieben und an Körpern automatisch ausrichten
- Reibungslose Integration in bestehende Prozessketten, da viele 3D-Schnittstellen bereits zum Lieferumfang gehören
- Fotorealistische Darstellungen mit selektiver Transparenz, Spiegelungen und Lichtbrechung
- Material einem Körper zuordnen oder separat für jede einzelne Fläche
- Raytracing
- OpenGL-Darstellung mit Kanten hilft bei der Orientierung während der Konstruktion
- Direkte Bearbeitung auch von großen Baugruppen mit mehr als 10.000 Bauteilen, unterstützt durch die komfortable Layer-Verwaltung
- Verschiedene Zustände gespeichert in einem Modell mittels Verknüpfungen und Variablentabellen

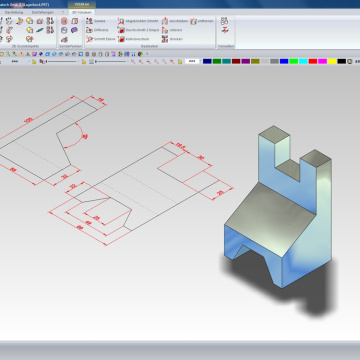

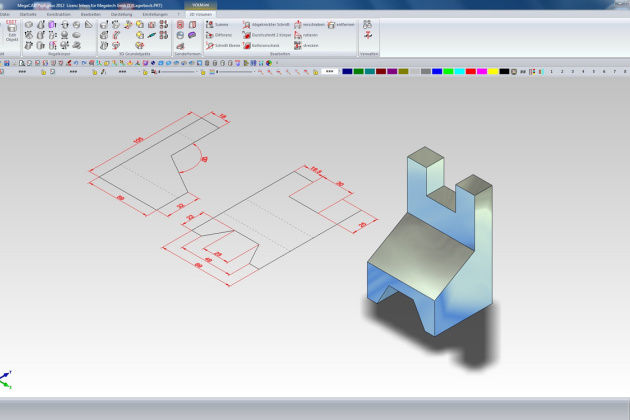

Direkte Erstellung von 3D-Modellen aus vorhandenen 2-dimensionalen Ansichten
- Entfernen von Radien sowie Taschen und Austragungen auch bei importieren Fremddaten ohne Featuretree
- Strecken und Stauchen von Körpern
- Nachträgliches Anbringen von Entformungsschrägen
- Eigenschaften und Abmessungen vorhandener Zeichnungselemente per Mausklick ändern
- Drag & Drop: Elemente direkt verschieben und an Körpern automatisch ausrichten
- Quick Edit: schnelle Änderungen über Info-Cursorfeld ohne Menüaufruf
- Das Menü bietet immer die gerade benötigten Funktionen an
- Der Funktionsumfang von MegaCAD 2D ist komplett enthalten
- Funktionale Einheit von 3D-Modell und 2D-Zeichnung
- 2D-Arbeitsblätter enthalten beliebige assoziative Ansichten und Schnitte
- Detaillierung der Ansichten für exakte Fertigungszeichnungen
- Direkte Bearbeitung auch von großen Baugruppen mit mehr als 10.000 Bauteilen unterstützt durch die komfortable Layer-Verwaltung
- Verschiedene Zustände (hier der Winkel) gespeichert in einem Modell mittels Verknüpfungen und Variablentabellen
- Fotorealistische Darstellungen mit selektiver Transparenz, Spiegelungen und Lichtbrechung
- Material einem Körper zuordnen oder separat für jede einzelne Fläche
- Raytracing * OpenGL-Darstellung mit Kanten hilft bei der Orientierung während der Konstruktion

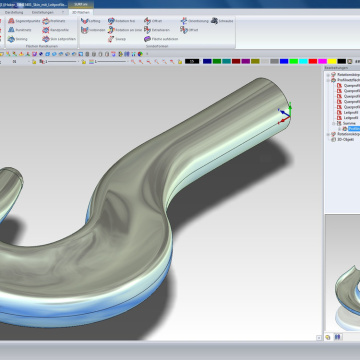

MegaCAD 3D bietet auch zahlreiche Funktionen um Freiformflächen zu modellieren.
Regelkörper werden perfekt durch Freiformflächen ergänzt.
Regelkörper werden direkt, d. h. auch ohne 2D-Skizze, generiert und per Mausklick modifiziert, auch Bohrungen und Rundungen können so ohne Umwege über Menüs geändert werden.
Assoziative 2D-Ansichten folgen jeder Änderung der 3D-Geometrie, weitere Ansichten und Schnitte werden direkt in der 2D-Zeichnung berechnet.
Die Baumstruktur ermöglicht das Springen in der Konstruktionshistorie, um an jeder Stelle einzugreifen, der graphische Konstruktionsmanager zeigt die Entstehung des Modells im Zeitraffer.
Einzelne Bauteile zueinander in Beziehung setzen.
Beliebige 3D-Elemente können miteinander verknüpft und mit sechs Freiheitsgraden räumlich zueinander in Beziehung gesetzt werden.
Regelkörper (Quader, Zylinder, Kugel, Kegel) und deren Mantelflächen werden direkt erzeugt.

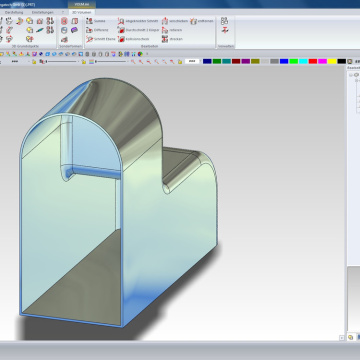

Vollkörper automatisch in dünnwandige Gehäuse umwandeln.

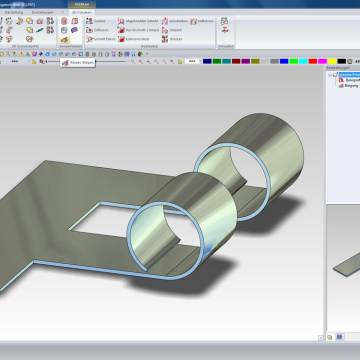

Beliebige 3D-Bauteile mit virtuellem Biegewerk ganz oder partiell verformen.

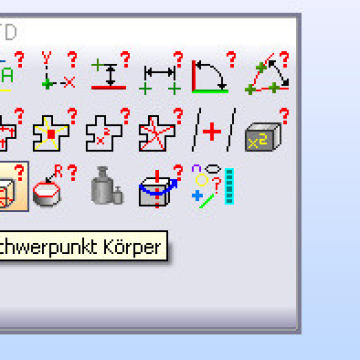

Schwerpunkt Körper/Massen Trägheitsmoment berechnen; Stücklistenauswertung Material

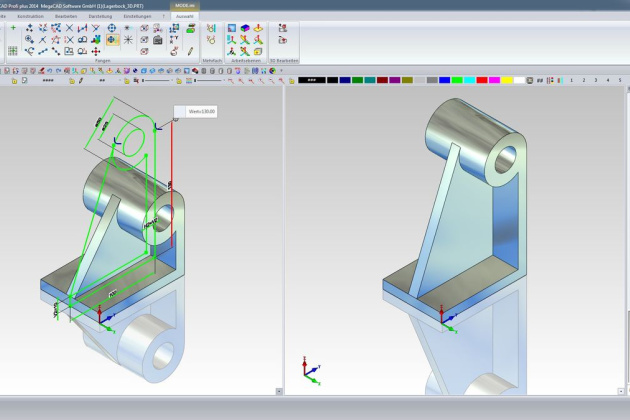

Direktes Ändern von Abmessungen an 3D-Objekten (Länge, Fasen Rundungen) über Maßeingabe oder direktes dynamisches Ziehen.
DWG 2D/3D, DXF 2D/3D, IGES 2D/3D, SAT (ACIS), STEP, STL, VDA-FS, CATIA 4, CATIA 5, Inventor, ProE

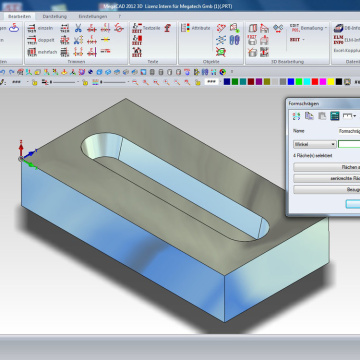

Jede Seitenfläche auch nachträglich mit einem individuellen Winkel abschrägen.
Anschlussmaße, Trägheitsmomente, gemeinsamer Schwerpunkt von Baugruppen.
Direktes Modellieren, wahlweise parametrisches Modellieren (auch nur teilweise oder auch nachträglich sinnvolle Teilbereiche parametrisierbar), featurebasiertes Modellieren, skizzenbasiertes Modellieren
Die Gewindedatenbank enthält zahlreiche Datensätze und ermöglicht individuelle Anpassungen der Bezeichnungen, z. B. für Withworth / Rohr Gewinde.

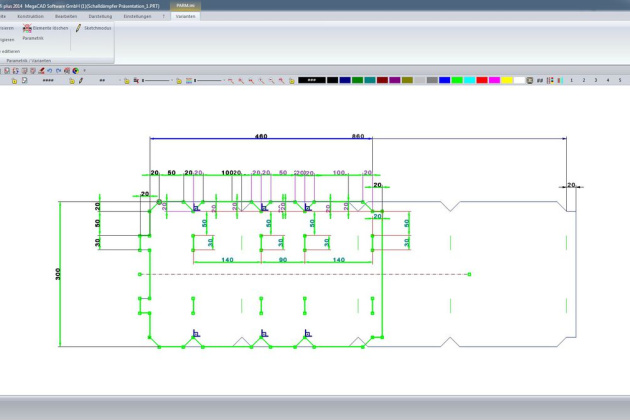

Verknüpfung von 2D-Parametrik und 3D-Variablen. Eine 2D-Zeichnung kann ganz oder nur teilweise parametrisiert werden.
Mit dem integrierten parallelen Arbeiten können die Konstrukteure Ihres Unternehmens zeitgleich an ein und dem gleichen Projekt arbeiten. Über eine Rechtevergabe können mehrere Nutzer, online oder lokal, gemeinsam und in Echtzeit an einem Projekt konstruieren und haben dabei stets Zugriff auf den aktuellsten Stand.
