MegaCAD 2D
Das bewährte Konstruktionswerkzeug.
Seit vielen Jahren ist MegaCAD das zuverlässige und bewährte 2D-Konstruktionswerkzeug. Tausendfach im Einsatz beweist MegaCAD täglich aufs Neue, wie effektiv und komfortabel die Arbeit mit einer modernen 2D-CAD-Software sein kann.
Durch die übersichtlich angeordneten Menüs stehen alle notwendigen Befehle und Informationen auf den ersten Blick bereit. Zusätzliche Unterstützung bietet die intelligente Menüverwaltung, die immer nur jene Zeichenfunktionalitäten einblendet, die für den jeweiligen Arbeitsschritt sinnvoll und notwendig sind.
Hard- und Softwareempfehlung für MegaCAD 2022
MegaCAD ist für Windows 10 und Windows 11 geeignet. Einige Konverter für Fremddaten stehen nur in der MegaCAD 64-Bit Version zur Verfügung. Für die Installation und den Einsatz von MegaCAD Einzelplatz-Lizenzen ist eine dauerhafte Online-Verbindung nötig. Bei Ausfall der Internetverbindung kann mit der aktuellen MegaCAD Sitzung bis zu 8 Stunden weitergearbeitet und gespeichert werden. Online-Lizenzen können zur Arbeit ohne Onlineverbindung für 14 Tage ausgeliehen werden. Die Lizenzabfrage kann nicht durch den Cache eines Proxyservers geleitet werden, hierzu muss eine Ausnahme für die URL des Lizenzservers definiert werden.
Wir haben keinen Zugriff auf Ihre Daten.
Wir haben, weder bei der Installation von MegaCAD, noch durch der Verbindungsherstellung mit dem Lizenzserver, Zugriff auf Ihre Daten. Bei der Kommunikation mit dem Lizenzserver handelt es sich um eine einfache Abfrage. Ein weiterer Datenaustausch ist nicht möglich.
Prozessoren, Arbeitsspeicher und Grafikkarten
| Basisausstattung | Standardausstattung | gehobene Ausstattung | |
|---|---|---|---|
| Prozessor | AMD Ryzen 3 2400G/Intel Core i3-8300 | AMD Ryzen 5 2600X/Intel Core i5-8600K | AMD Ryzen 7 2700X/Intel Core i7-8700K |
| Arbeitsspeicher Festplatte ** |
4 GB RAM 1 TB HDD |
4 – 8 GB RAM 256 GB SSD / 1 TB HDD |
8 – 16 GB RAM 512 GB SSD / 2 TB HDD |
| Grafikkarte | AMD Radeon Pro WX 4100/NVIDIA Quadro P400 | AMD Radeon Pro WX 5100/NVIDIA Quadro P60 | AMD Radeon Pro WX 7100/NVIDIA Quadro P1000 / P2000 |
*MegaCAD 2022 3D profitiert von 4-/8-Kern-CPUs, da die Berechnung der 2D-Ansichten in Arbeitsblättern wahlweise gleichzeitig auf mehreren Prozessoren (Kernen) durchgeführt werden kann.
**Hinweis: Auch dann, wenn MegaCAD 2022 auf einer anderen Partition installiert werden soll, müssen auf Laufwerk C: mindestens 2 GB Speicherplatz verfügbar sein.
Notebooks
Ältere Notebooks mit sogenannter Onboard-Grafik, also ohne eigenständige Grafikkarte und ohne separaten Grafikspeicher, sind für den Einsatz mit MegaCAD 2022 nicht geeignet. Die Intel HD Graphics 4600 / Intel® Iris™ Pro Grafik 5200 GPUs, die in Intel® Core™ i5- und Core™ i7-Prozessoren ab der vierten Generation integriert sind, bieten eine Leistung, die auch für MegaCAD 2022 ausreicht. Wir raten für den Einsatz von MegaCAD 2022 3D gerade bei Notebooks zum Kauf eines Modells mit einer separaten Grafikkarte mit 2/4 GB dediziertem Speicher (z. B. einer AMD Radeon RX 460 / Radeon RX 580 Notebook oder einer NVIDIA Quadro M620 / Quadro M1200).
OpenGL
MegaCAD 2022 3D nutzt einige der erweiterten OpenGL-Features von Midrange- und High-End-Graphikkarten. Bestimmte (optionale) Funktionen wie Struktur bei Texturen (Bumpmapping), „Reale“ Transparenz und dynamische Schatten lassen sich nur mit Graphiktreibern nutzen, die mindestens den OpenGL 4.3-Standard unterstützen. Diese erweiterten OpenGL-Funktionen sind für die Konstruktion mit MegaCAD 2022 3D nicht zwingend erforderlich.
Wichtig ist generell ein möglichst aktueller Grafikkartentreiber.
Displays (Monitore)
Wir empfehlen (zwei) matte (entspiegelte) 24-/ 27-Zoll-TFT-Displays mit einer Auflösung von 1920 × 1080 Pixeln (16:9) bzw. 1920 × 1200 Pixeln (16:10). Wir sehen 27-Zoll-Monitore mit einer Auflösung von 2560 × 1440 Bildpunkten derzeit als Referenz an. Unter Windows 10 kann MegaCAD 2022 auch auf 4K-Panels mit 3840 × 2160 Pixeln eingesetzt werden. Durch die „High DPI Awareness“ erhält der Nutzer eine gestochen scharfe Darstellung. 1280 × 1024 Pixel sind mindestens erforderlich, um MegaCAD 2022 sinnvoll nutzen zu können.
Eingabegeräte
Für den Einsatz von MegaCAD 2022 ist eine 102-Tasten-Tastatur und eine 3-Tasten-(Laser-)Maus mit Scrollrad bzw. ein Trackball erforderlich. Für MegaCAD 2022 3D empfehlen wir zusätzlich den Einsatz eines 3D-Eingabegeräts wie der SpaceMouse Pro von 3Dconnexion bzw. des SpaceController der SpaceControl GmbH.
Windows Remote Desktop
Der Windows Remote Desktop ist für den Einsatz von MegaCAD nicht geeignet.
Stand Januar 2022.
Schnittstellen
| DWG/DXF (2D) | Import und Export (ACAD 12 bis 2021) Modell- und Layoutbereiche |
| WMF | Export und Import von Windows-Meta-File-Daten (Vektorgraphik und Bitmaps) |
| BMP | Export und Import von diversen Bitmapformaten (BMP, PCX, TIFF, JPEG etc.) |
| HPGL | Import und Export im Format 1.0 |
| CDL | Export und Import von Geometriedaten als ASCII Datei. |
| Microsoft Access | Export und Import von 2D-Zeichnungen als MDB (Access) Datei. |
Das Konstruktionswerkzeug
für Praktiker
MegaCAD bietet eine Fülle an Funktionen, die direkt auf die Bedürfnisse des Anwenders zugeschnitten sind. Das oberste Ziel von MegaCAD ist es, stets den praktischen Nutzen im Auge zu behalten. Deshalb wird MegaCAD auch von Praktikern für Praktiker entwickelt.
Zeichnen wie am Zeichenbrett
Das Zeichnen mit MegaCAD 2D geht so leicht von der Hand, dass der Eindruck entsteht, man würde am altbewährten Zeichenbrett arbeiten. Technische Zeichnungen, vom Einzelteil bis zur Fertigungszeichnung, lassen sich so effizient entwerfen und detaillieren. Dabei machen dutzende Linien- und Kreisfunktionen Hilfskonstruktionen komplett überflüssig. Die Statusleiste zeigt auf einen Blick die Eigenschaften des aktivierten Werkzeugs an, um beispielsweise die Eigenschaften der ausgewählten Elemente schnell zu definieren.
Viele Operationen werden direkt an der Zeichnung durchgeführt, ohne das Arbeitsfenster verlassen zu müssen. Zeit sparen Sie auch wegen des mitdenkenden Menüs, das immer genau die Funktionen anbietet, die Sie gerade benötigen. So schlägt beispielsweise der Bemaßungsassistent stets die wahrscheinlichste Bemaßung vor.
Änderungen leicht gemacht
Neben der Neukonstruktion erleichtert MegaCAD auch die Änderung von bestehenden Zeichnungen. Vorhandene Elemente können als Basis für die weitere Arbeit genutzt werden. Ein hilfreiches Tool hierbei ist der Kommando-Cursor, mit dem sich die Eigenschaften der Zeichnungselemente direkt mit einem einfachen Klick ändern lassen. Und dank der automatischen Flächenerkennung lassen sich assoziative Schraffuren ganz einfach zuweisen.
Verarbeitung großer Datenmengen
Eine weitere Stärke von MegaCAD ist die platzsparende Datenstruktur, die den Umgang mit sehr großen Datenmengen erlaubt. Somit ist MegaCAD bestens für komplexe Aufgabenstellungen in modernen Entwicklungsszenarien geeignet. Die leistungsstarken Import- und Export Funktionen garantieren außerdem die Integration in ein bestehendes IT-Umfeld .
Hier finden Sie eine kleine Auswahl aller Funktionen, die das tägliche Konstruieren mit MegaCAD 2D noch besser machen.
- Technische Zeichnungen, vom Einzelteil bis zur Fertigungszeichnung, entwerfen und detaillieren
- Dutzende von Linien und Kreisfunktionen machen Hilfskonstruktionen überflüssig
- Schnelle Navigation innerhalb der Zeichnung direkt über die Radtaste der Maus
- Das mitdenkende Menü bietet immer die gerade benötigten Funktionen an
- Vorhandene Zeichnungselemente direkt mit der Maus kopieren, rotieren, skalieren, spiegeln, strecken oder verschieben
Schulungen und Online-Semniare zu MegaCAD 2D finden Sie in unserer
- Technische Zeichnungen, vom Einzelteil bis zur Fertigungszeichnung, entwerfen und detaillieren
- Bestehende Zeichnungselemente direkt mit der Maus kopieren, rotieren, skalieren, spiegeln, strecken oder verschieben
- Mitdenkendes Menü bietet die aktuell benötigten Funktionen an
- Zahlreiche Linien und Kreisfunktionen machen zeitraubende Hilfskonstruktionen überflüssig
- Automatische Flächenerkennung vereinfacht Zuweisen assoziativer Schraffuren
- Verarbeitung sehr großer Datenmengen dank platzsparender Datenstruktur
- Leistungsstarke Import-/Export-Funktionen
- Eigenschaften vorhandener Zeichnungselemente übernehmen oder mit dem Kommando-Cursor per Mausklick ändern
- Darstellung und Inhalt von der Bemaßung und dem Text direkt editierbar
- Der Bemaßungsassistent schlägt die jeweils wahrscheinlichste Bemaßungsart vor
- Automatischer Wechsel zwischen Horizontal-, Vertikal-, Parallel-, Winkel- und Abstandsbemaßung
- Vielfältige branchenübergreifende Bemaßungsoptionen nach DIN
- Automatische Ketten- und Bezugsbemaßung
- Direkte manuelle Einzelbemaßung
- Datenbankschnittstellen (ODBC/Access/Excel)
- Datenaustausch (DXF, DWG, HPGL, WMF, CDL)
- DTP und technische Dokumentation mittels OLE2
- Einlesen und Speichern von Rasterdaten zur Bearbeitung alter Papierpläne
- Technische Zeichnungen entwerfen und detaillieren, vom Einzelteil bis zur Fertigungszeichnung
- Dutzende von Linien und Kreisfunktionen machen Hilfskonstruktionen überflüssig
- Schnelle Navigation innerhalb der Zeichnung direkt über die Radtaste der Maus
- Das mitdenkende Menü bietet immer die gerade benötigten Funktionen an
- Der Bemaßungsassistent schlägt die jeweils wahrscheinlichste Bemaßungsart vor
- Automatischer Wechsel zwischen Horizontal-, Vertikal-, Parallel-, Winkel- und Abstandsbemaßung
- Vielfältige branchenübergreifende Bemaßungsoptionen nach DIN
- Automatische Ketten- und Bezugsbemaßung
- Direkte manuelle Einzelbemaßung
- Datenbankschnittstellen (ODBC/Access/Excel)
- Datenaustausch (DXF, DWG, HPGL, WMF und CDL)
- DTP und technische Dokumentation mittels OLE2
- Einlesen und Speichern von Rasterdaten zur Bearbeitung alter Papierpläne
- RFT-Texteditor zur erweiterten Darstellung von Informationen mit unterschiedlichen Attributen (fett, kursiv, unterstrichen, farbig), kompatibel mit MS-Word™ und allen DTP Programmen
- volle Unicode-Unterstützung (kyrillisch, chinesisch etc.)
- Assoziative Schraffuren mit automatischer Inselerkennung
- Gefüllte Flächen
- Beliebige Änderung der Zeichenreihenfolge

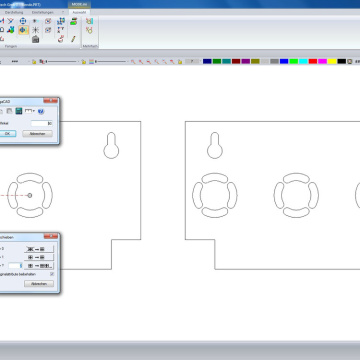

Drehen mit und ohne Ausgleich der Rotation (Riesenradgondel)

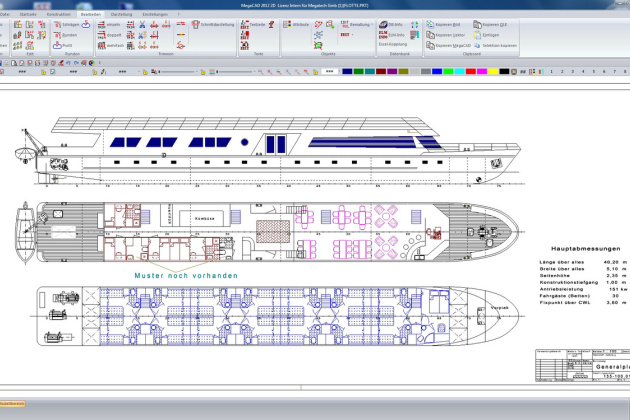

Technische Zeichnungen, vom Einzelteil bis zur Fertigungszeichnung, entwerfen und detaillieren

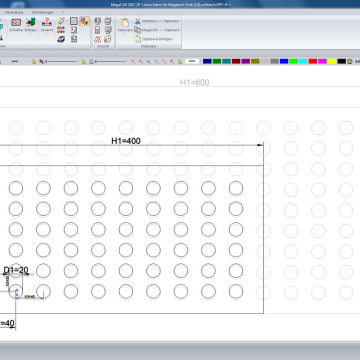

- Ganz oder teilweise parametrisierbar
- Geometrische Abhängigkeiten werden berücksichtigt
65536 Arbeitsebenen und 65536 Gruppen, die beliebig gruppiert und zusammengefasst werden können.
Neben reinen Vektordaten können gleichzeitig Rasterdaten in allen gängigen Formaten (BMP, JPG, PCX , TIF etc.) beliebig positioniert und skaliert werden. Alte Papierpläne, Mutterpausen oder Photos können weiter genutzt und überarbeitet werden.
Einzelne Zeichnungselemente lassen sich zu Baugruppen zusammenfassen, welche wiederum beliebig schachtelbar sind.
Flexibler Druck- und Plotmanager, der Druckaufträge mit individuellen Einstellungen an unterschiedliche Drucker und Plotter verteilt.

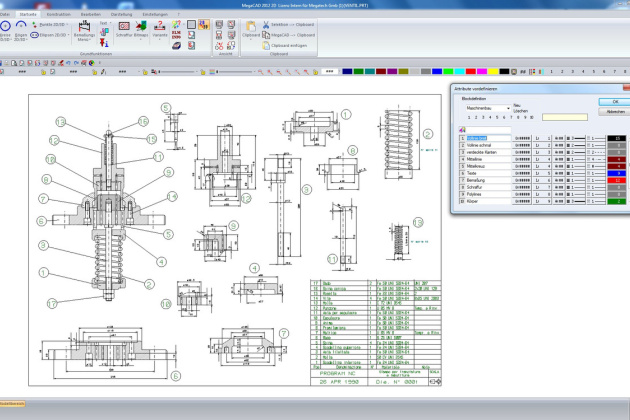

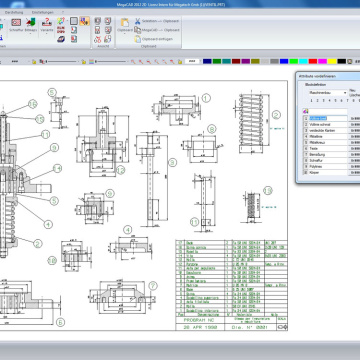

Beliebig viele Attributkombinationen, organisiert in 10er-Blöcken.

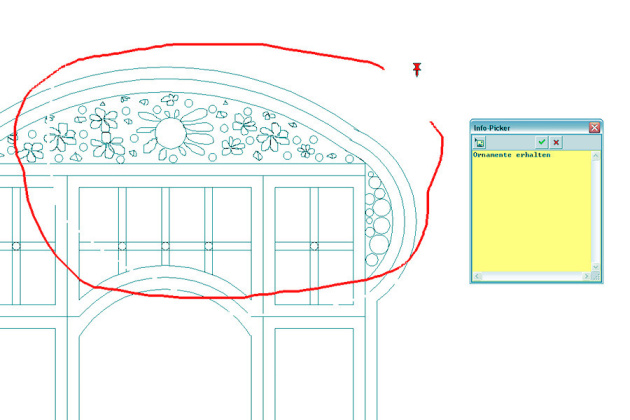

Informationen zur Zeichnung optisch anzeigen und als eigene Merker oder zur Weitergabe abspeichern.
Vergleichbar ist der Info-Picker mit einer Pinwand, auf der Infozettel mit Pickern angesteckt werden.
Info-Picker werden nach Farbe und Eigentümer unterschieden.
Dutzende von Linien- und Kreisfunktionen machen zeitaufwendige Hilfskonstruktionen überflüssig.
Auswahl über einen Kreis oder über ein frei aufgezogenes Vieleck.

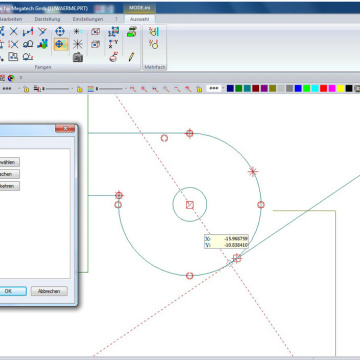

Viele Fangfunktionen helfen bei der exakten Erstellung von Zeichnungen.
Die Auswahl von Teilen der Zeichnung erfolgt über alle Attribute sowie durch Aufziehen von Rechtecken und beliebig geformten Vielecken mit der Maus. Die Auswahl kann zusätzlich mit einem Elementfilter verknüpft werden.
Mit dem „Schraffuren“-Dialog können Flächen auch farbig (mit Farbverlauf unter einem Winkel) oder mit einer Textur belegt werden.
- Vorhandene Zeichnungselemente direkt mit der Maus kopieren, rotieren, skalieren, spiegeln, strecken oder verschieben
- Eigenschaften vorhandener Zeichnungselemente übernehmen oder mit dem Kommando-Cursor per Mausklick ändern
- Darstellung und Inhalt von der Bemaßung und dem Text direkt editierbar
