2D/3D Basis I

Freies Modellieren, durchgängiges Arbeiten im 2D- und 3D-Modus – das und noch vieles mehr vermitteln wir in unserer Schulung. An den ersten beiden Tagen beschäftigen wir uns ausgiebig mit den Grundlagen im 2D-Modus. Anschließend erlernen Sie die 3D Arbeitsweise und ihre Funktionen. Nach dieser Schulung verfügen Sie über das Basiswissen um 3D-Modelle zu erzeugen, fertigungsgerechte Konstruktionsunterlagen zu erstellen oder Werkstattzeichnungen anzufertigen und sind optimal auf die weiterführende Basis II Schulung vorbereitet.

Schulungsinhalte

Bedienung

• Bedienphilosophie MegaCAD
• Grundeinstellungen im 2D-Bereich (Raster, Gitter, Fang, Attribute, Linienattribute)
• Verwendung der Hilfe
• Orientierung und Achsen im Raum
• Verschiedene Darstellungsmöglichkeiten im OpenGL
• Arbeiten mit dem FeatureTree

Konstruktion

• Zeichenfunktion Linien, Kreise, Langlöcher, Rechtecke (an Beispielen)
• Konstruktionshilfen (Trimmen, Parallele Linie, Winkel, Runden)
• Bögen, tangentiale Bögen / Kreise / Linien (an Beispielen)
• Punkteingaben und Werteeingaben (Fangfunktionen)
• Schraffuren
• Baugruppen

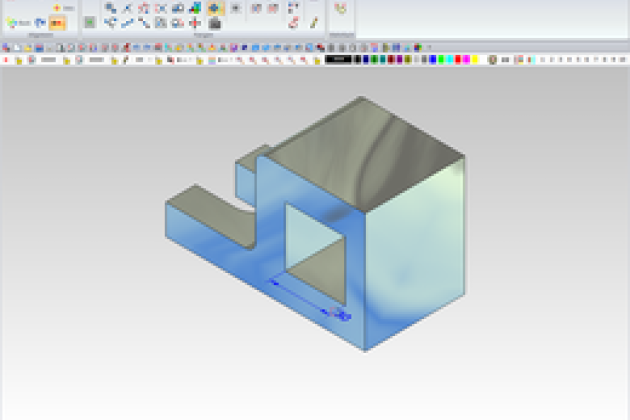

• Erzeugen von 3D-Regelkörpern wie Quader, Zylinder etc.
• Erzeugen von skizzenbasierenden Körpern (z. B. Austragung, gerades Prisma, Rotationskörper, Sweepkörper)

Bearbeitung

• Korrekturfunktionen (Verschieben, Kopieren, Drehen, Eigenschaften, Löschen, Strecken)
• Schnelles Selektieren von Elementen (Auswahlfunktion)

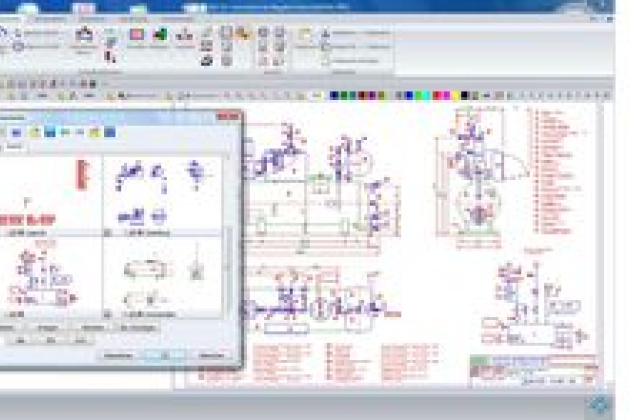

• Layer- / Gruppen-Verwaltung
• Drag & Drop-Modus
• Boolesche Funktionen
• Veränderung von 3D-Regelkörpern
• Veränderung von skizzenbasierenden Körpern
• Veränderung mit Bearbeitungsfunktionen

Erstellen von Konstruktionsunterlagen

• Zeichnungsrahmen
• Bemaßung und Beschriftung
• Papierbereiche, Teilansichten
• Drucken und Druckvorschau
• Generieren von Ansichten und Schnitten

Hotkeys anlegen

Export – Import von DWG- / DXF-Daten

Sonderfunktionen

• Zeichnungen säubern
• Zeichnungen Korrektur

Übungsprojekt

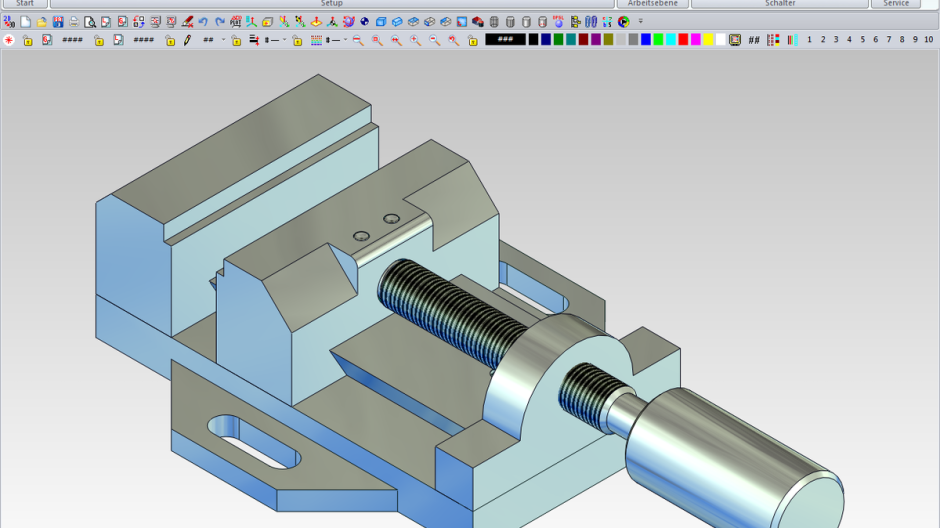

• Erzeugen von Baugruppen / Konstruktionsunterlagen
• Zusammenbau von Baugruppen
• Stücklistenerstellung

2D nach 3D

• Erstellung von 3D-Körpern aus 2D-Zeichnungen

Parametrik

• Einblicke in die Parametrik, Erstellung einfacher Parametrikkörper

Vorkenntnisse

PC-Grundkenntnisse und Basiswissen im Umgang mit Microsoft Windows.

Dauer und Kurszeiten

5 Tage, jeweils von 09:00 Uhr bis 16:00 Uhr.
Von 16:00 Uhr bis 17:00 Uhr habe Sie die Möglichkeit das Erlernte selbstständig zu vertiefen.

Leistungen

Schulung, Seminarunterlagen, Teilnahmezertifikat, Imbiss und Getränke.

Preise zzgl. MwSt.
